一、JZB-9張緊絞車的用途：
JZB-9張緊絞車具有結構緊湊、體積小、重量輕、安裝搬運方便、運轉平穩、易于維護、操作簡單等特點。
JZB-9張緊絞車固定在皮帶機上，用于皮帶的張緊。 張緊絞車離合器與卷筒分離前，帶動卷筒轉動，起到纏繞鋼絲繩作用，通過利用手把控制器及撥叉使離合器與卷筒分離后，便脫離了傳動，繼續旋轉手把控制器，離合器便與離合器罩通過摩擦片對卷筒起到摩擦制動作用。
二、JZB-9張緊絞車技術參數：
|
型 號 |
JZB-6 |
JZB-9 |
|
|
鋼絲繩最_大靜張力KN |
60 |
90 |
|
|
鋼絲繩最_大繩速 m/s |
0.129 |
0.115 |
|
|
卷筒最_大滿容繩量 m |
240 |
260 |
|
|
鋼絲繩直徑 mm |
15.5 |
18 |
|
|
鋼絲繩纏繞層數 |
11 |
10 |
|
|
總減速比 |
280 |
220 |
|
|
卷筒 |
直徑 mm |
260 |
300 |
|
寬度 mm |
240 |
260 |
|
|
電機
|
型號 |
DSB7.5-4 |
YBK2-160L-6 |
|
功率 KW |
7.5 |
11 |
|
|
轉速 r/min |
1470 |
970 |
|
|
外形 尺寸 |
長 mm |
1120 |
1600 |
|
寬 mm |
1203 |
1375 |
|
|
高 mm |
802 |
773 |
|
|
礦用防爆磁力啟動器 (用戶自備) |
QBZ2-80 660(380)N |
QBZ2-80 660(380)N |
|
|
礦用防爆控制按鈕 (用戶自備) |
BZA18-5/36-3 |
BZA18-5/36-3 |
|
|
重量 Kg |
766 |
1000 |
|
|
備注 |
|
|
|

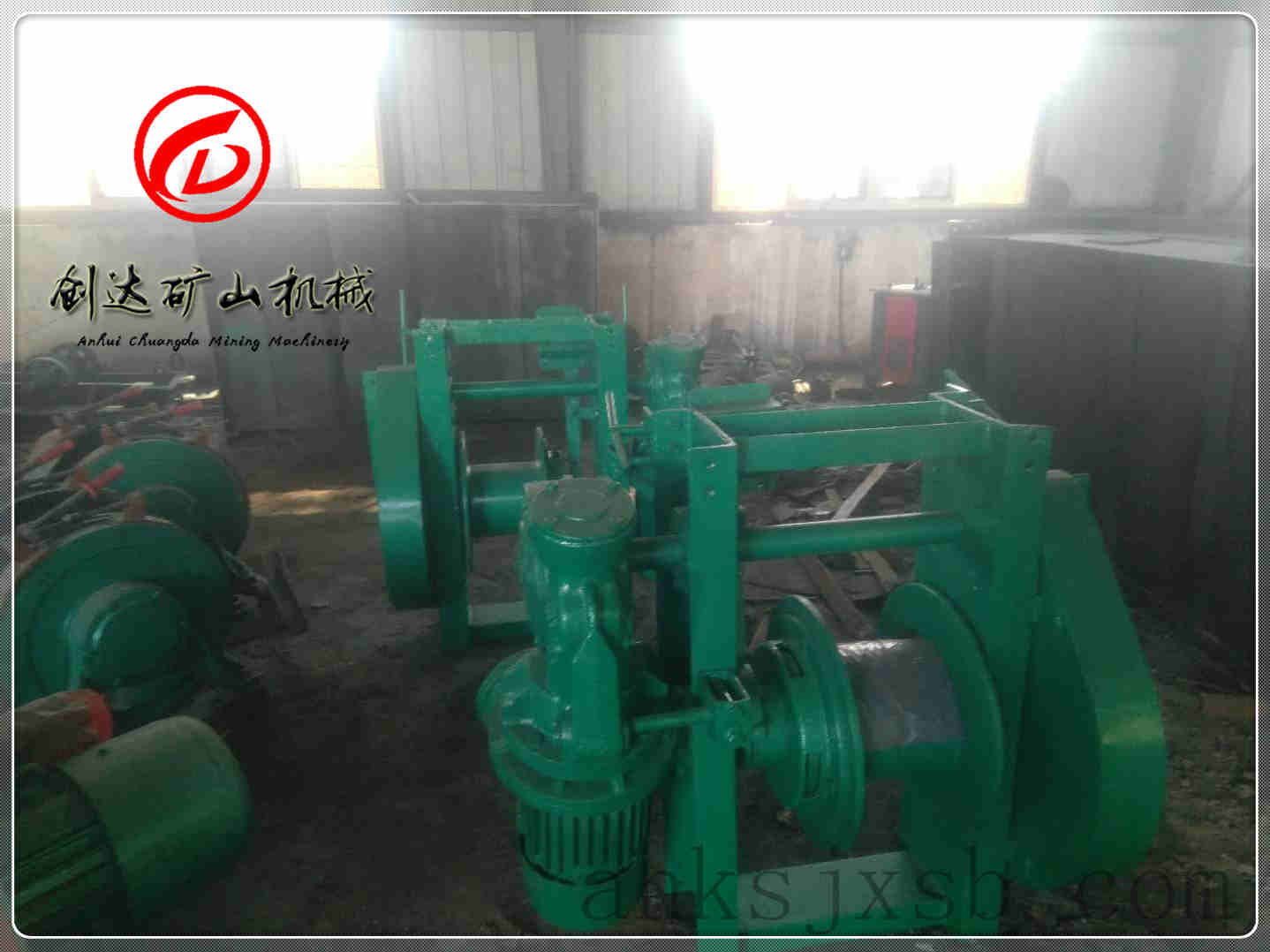

三、JZB-9張緊絞車實物圖：
JZB-9張緊絞車
四、JZB-9張緊絞車源頭工廠聯系方式：
安徽創達礦山設備有限公司專業生產礦用調度絞車、礦用雙速多用絞車、礦用回柱絞車、礦用耙斗裝巖機、礦用運輸絞車、礦用張緊絞車等.
聯系電話：15805573999 絞車源頭工廠，真正的生產廠家！
